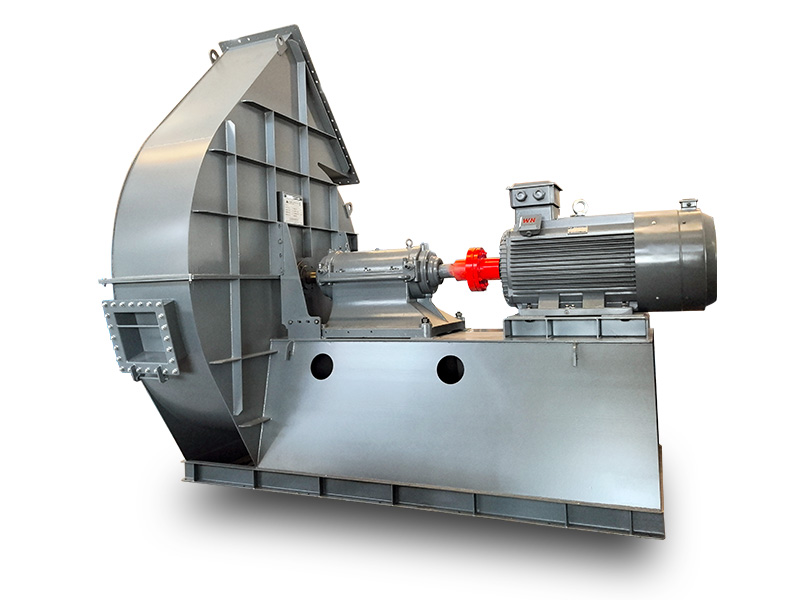

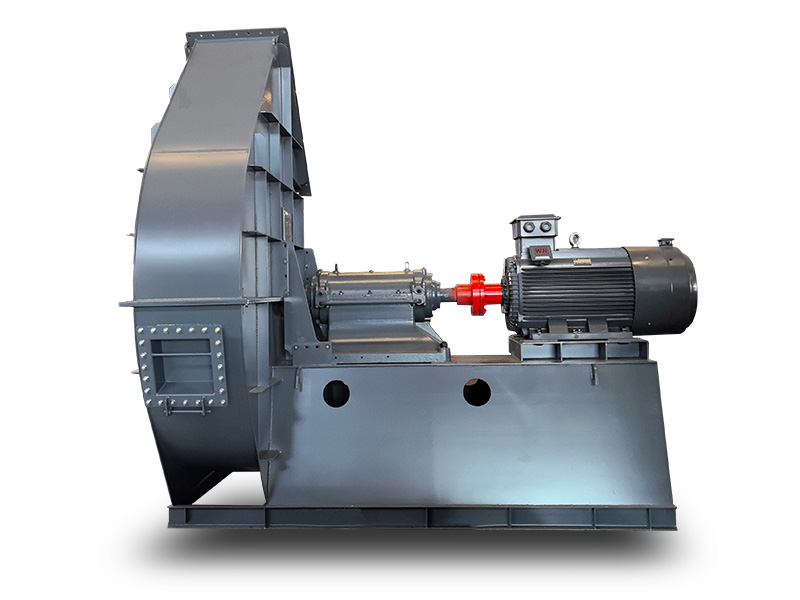

2XTF3系列高效離心風機，深度融合先進的氣動優化模型，專為對高效能與節能環保有極致追求的用戶悉心定制。借助 CFD 仿真模擬平臺，對風機內部流場的核心參數，包括流態演變、流速矢量場、壓力梯度分布等進行了全面且深入的分析。依據分析結果，我們對風機的形線輪廓、葉輪葉片的構型以及進出口角度進行了精細化的設計迭代與優化。該模型賦予風機諸多顯著優勢，如運行效率高、性能曲線平穩、高效區寬廣等，并歷經嚴格的強度、振動、模態及氣動性能測試，全方位保障風機的穩定運行與性能可靠性。
產品特點
產品優勢
使用場景
● 除塵器系統 ●空氣過濾系統 ●煙氣脫硫 ●煙氣脫硝 ●鍋爐系統 ●窯爐系統 ●焚燒爐系統的送風和引風 ●工業鍋爐的一次風/二次風 ●水泥磨/煤磨等各種大型磨機系統的通風 ●工業余熱回收裝置 ●礦粉燒結(燒結機) ●焦炭生產(煉焦?fàn)t)工業廢氣的回收
|
風機系列
|
2XTF3系列中壓風機
|
功能選擇
|
|
普通
|
防腐蝕
|
耐磨
|
高溫
|
防爆
|
備注
|
|
性能
|
葉輪直徑
|
400-3000mm
|
|
|
主軸轉速
|
≤3000rpm
|
|
|
壓力范圍
|
1859~13637Pa
|
|
|
流量范圍
|
2029~597999?/h
|
|
|
結構
|
葉片結構
|
后向
|
|
|
葉輪支撐方式
|
WSI (單吸), 葉輪懸臂式
|
|
|
潤滑方式
|
油浴潤滑、脂潤滑、稀油站
|
可以指定
|
|
冷卻方式
|
空冷，水冷，油冷
|
可以指定
|
|
傳動方式
|
A（電機直連），C（皮帶輪傳動），D（聯軸器傳動），F(xiàn)（進氣箱式聯軸器傳動）
|
可以指定
|
|
氣體屬性
|
氣體溫度
|
常溫
|
客觀要求
|
客戶要求
|
≥250℃
|
客戶要求
|
|
|
氣體特性
|
潔凈氣體
|
腐蝕性氣體
|
顆粒物質
|
高溫氣體
|
易燃?xì)怏w，爆炸性氣體
|
|
|
系統配置
|
電機品牌
|
上電、湘電、佳木斯、南陽防爆、ABB、茵夢達等國內外知名品牌。（可以指定）；
|
可以指定
|
|
葉輪
|
優質碳鋼
|
玻璃鋼，不銹鋼，襯膠
|
加耐磨層或耐磨襯板、陶瓷貼片
|
高溫優質合金鋼
|
玻璃鋼，鋁合金
|
可以指定
|
|
進氣錐
|
優質碳鋼
|
玻璃鋼，不銹鋼，襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可以指定
|
|
套管
|
優質碳鋼
|
玻璃鋼，不銹鋼，襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可以指定
|
|
空氣擋板
|
優質碳鋼
|
玻璃鋼，不銹鋼，襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可以指定
|
|
主軸
|
高強度碳鋼，合結鋼
|
可以指定
|
|
軸承
|
SKF、FAG、瓦房店、NSK
|
可以指定
|
|
軸承座
|
鑄鐵
|
|
|
基礎螺栓
|
GB799-1988
|
|
|
可選配置
|
整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置,高位油箱。
|
